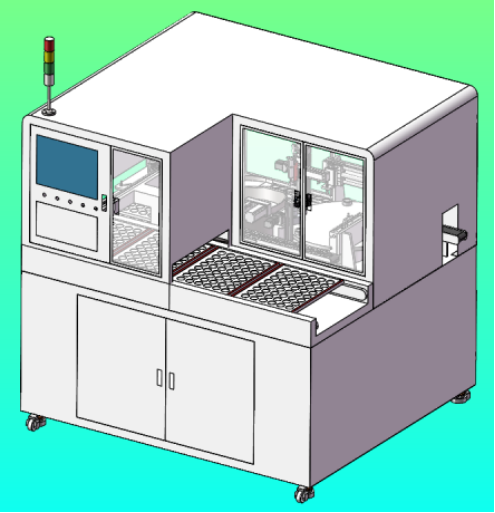

一、设备工作流程图 Machine Workflow / Sequence of Events

1、将产品底壳放入震动盘，产品上盖金属片料盘放入输送机上

2、震动盘将产品送出，同时输送机将料盘送入取料工位

3、底壳机械手将产品拿到旋转转盘上，铁片机械手将产品拿到送料皮带上

4、转盘旋转将产品送到点胶工位，进行点胶。

5、转盘旋转将产品送到检测工位，进行检测。

6、转盘旋转将产品送到组合工位，机械手将皮带上的铁片拿到组合工位的底壳内。

7、转盘旋转将产品送到压合工位，压入气缸下压，将金属片与底壳压合。

8、转盘旋转将产品送到下料工位，机械手将产品拿到输送皮带上。

9、皮带将产品送入送出，同时铁片料盘内的产品用完后，输送机将料盘送到下料工位，

由下料机械手拿到叠料下料机上，完成料盘的叠放。
